Калибры резьбы для инспекции вращающихся резьбовых соединений бурильных труб и бурильных замков API Spec 7-2 NC35
Описание:
Калибры резьбы для нумерованных соединений API Spec 7-2 NC35 — это профессиональные измерительные инструменты для вращающихся резьбовых соединений, изготовленные в строгом соответствии со стандартом API Spec 7-2.
Калибры нумерованных соединений используются для проверки размеров резьбы и допусков бурильных труб, бурильных замков и других нефтепромысловых буровых компонентов.
Широко используются на предприятиях по производству нефтепромыслового оборудования, OTCG и бурового инструмента, в нефтесервисных компаниях и сторонних испытательных лабораториях.

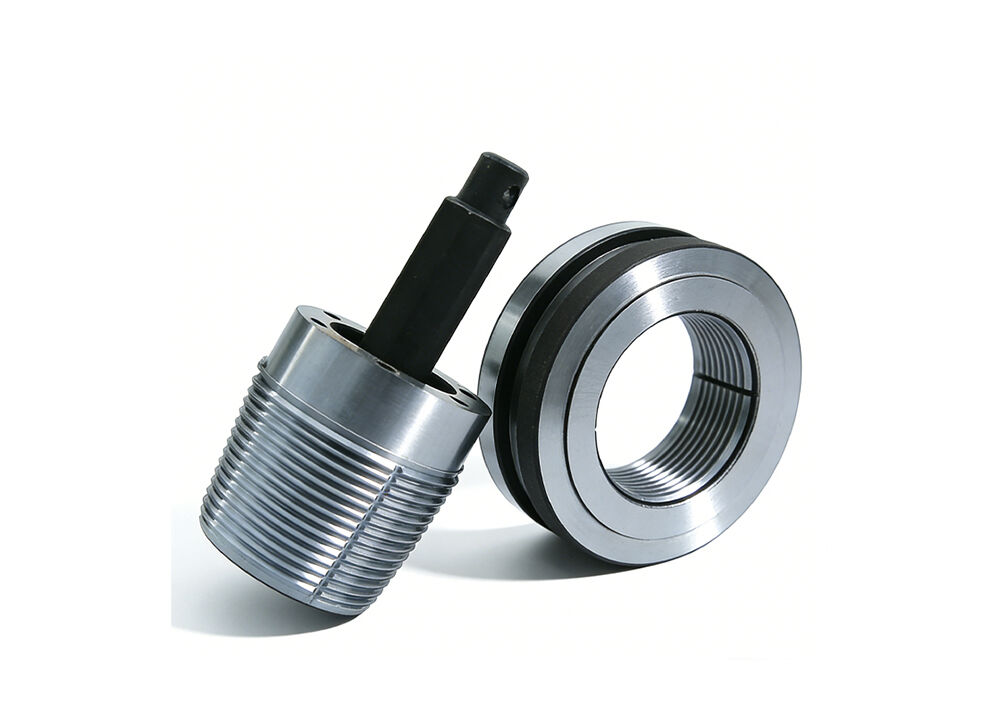

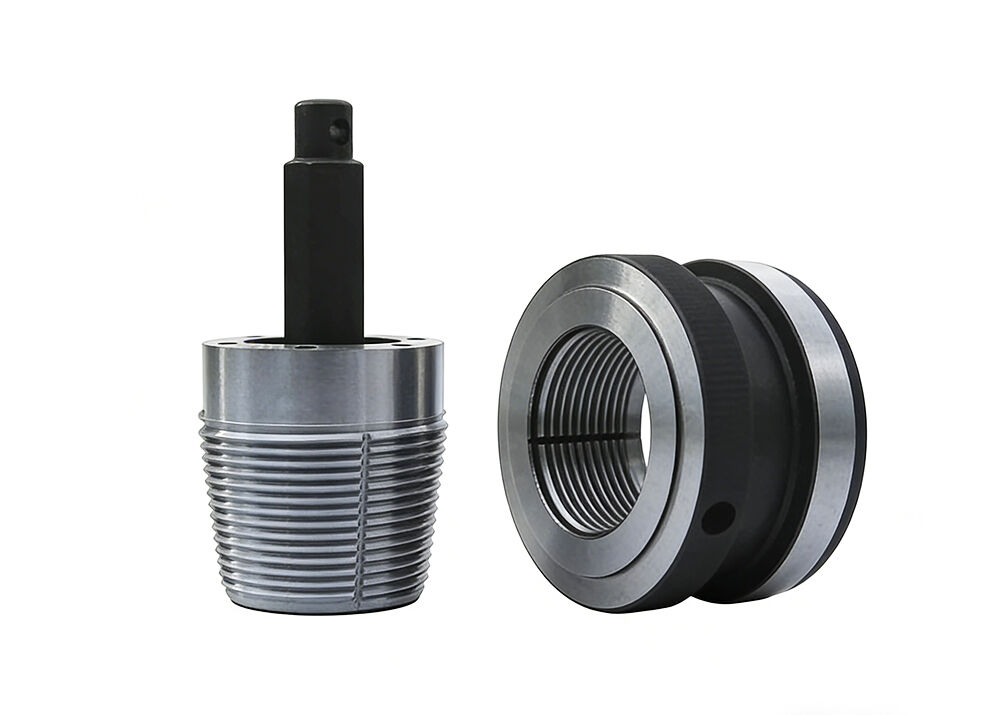

Рабочие/эталонные кольцевые и пробковые калибры для вращающихся резьбовых соединений изготавливаются из инструментальной стали GCr15 с твердостью 60-63HRC, обеспечивая высокую износостойкость, стабильную точность размеров и длительный срок службы. Каждый калибр полностью проверяется и поставляется с официальным сертификатом калибровки перед отгрузкой.
Доступные варианты: рабочий калибр или эталонный калибр; кольцевой калибр, пробковый калибр или полный комплект кольцевого и пробкового калибров.
Некоторые соответствующие размеры резьбы взаимозаменяемы с устаревшими соединениями бурильных колонн IF.
Краткие сведения:
1. Стандарт: API Spec 7-2
2. Материал: GCr15
3. Твердость: 60-63HRC
4. Поставляется с сертификатом калибровки
При заказе, пожалуйста, укажите следующую информацию:
1. Тип и размеры соединений
2. Эталонный калибр или рабочий калибр
3. Кольцо, пробка или комплект
Спецификация:
Калибр типа "Номерное соединение"
| Размер | Форма инспектируемой резьбы | Шаг на 25,4 мм | Конусность | Форма угла | Базовый диаметр по средней линии |
| NC10 | V-0.055 | 4.233(6) | 1:8 | 60° | 27.000 |
| NC12 | V-0.055 | 4.233(6) | 1:8 | 32.131 | |
| NC13 | V-0.055 | 4.233(6) | 1:8 | 35.331 | |
| NC16 | V-0.055 | 4.233(6) | 1:8 | 40.869 | |
| NC23 | V-0.038R | 6.350(4) | 1:6 | 59.817 | |
| NC26(2 3/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 67.767 | |
| NC31(2 7/8 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 80.848 | |
| NC35 | V-0.038R | 6.350(4) | 1:6 | 89.687 | |
| NC38(3 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 96.723 | |
| NC40(4 FH) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 103.429 | |
| NC44 | V-0.038R | 6.350(4) | 1:6 | 112.192 | |
| NC46(4 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 117.500 | |
| NC50(4 1/2 I F) | V-0.038R(V-0.065) | 6.350(4) | 1:6 | 128.059 | |
| NC56 | V-0.038R | 6.350(4) | 1:4 | 142.646 | |
| NC61 | V-0.038R | 6.350(4) | 1:4 | 156.921 | |
| NC70 | V-0.038R | 6.350(4) | 1:4 | 179.146 | |
| NC77 | V-0.038R | 6.350(4) | 1:4 | 196.621 |
Упаковка и доставка:
![]()
Профиль компании:
![]()
Применение:
Рабочий калибр нумерованного соединения NC35 в основном используется в нефтегазовой промышленности.
Меры предосторожности:
1. Не допускается прикасаться к рабочей поверхности калибра руками, чтобы избежать ржавчины.
2. Регулярно проверяйте на наличие повреждений, ржавчины или деформации. Если вы обнаружите, что калибр начинает ржаветь,
его следует поместить в бензин и замочить на некоторое время, затем вынуть и тщательно протереть, а также нанести антикоррозийное масло.
3. Не храните рабочие поверхности двух калибров вместе, иначе две рабочие поверхности
склеятся друг с другом, и калибр будет ненужно поврежден при разделении внешней силой.
4. После использования резьбовых калибров их следует протереть насухо и хранить в сухом состоянии.
FAQ:
В1: Какие буровые инструменты может тестировать этот калибр?
О1: Он в основном используется для проверки резьбы бурильных труб, бурильных замков и других компонентов вращающихся резьбовых соединений.
В2: Как вы упаковываете прецизионные калибры?
О2: Все калибры упаковываются с антикоррозийным маслом, профессиональной внутренней коробкой и экспортным деревянным ящиком, чтобы избежать повреждений во время транспортировки.
В3: Как бороться с ржавчиной на резьбовом калибре?
О3: Замочите калибр в бензине, тщательно протрите его и затем нанесите антикоррозийное масло для обслуживания.
