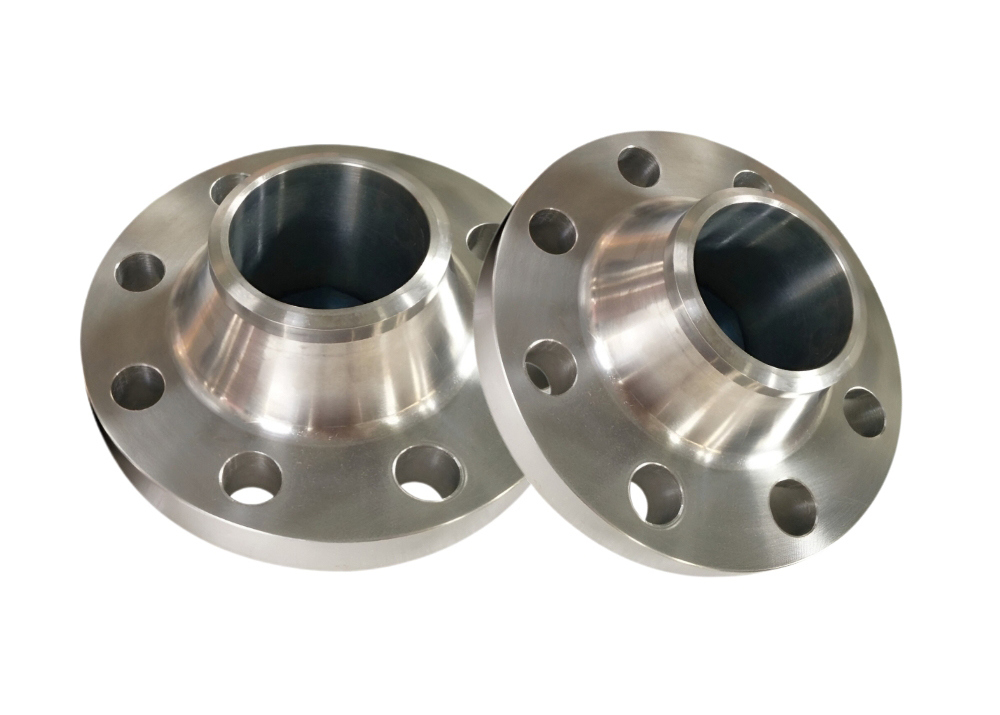

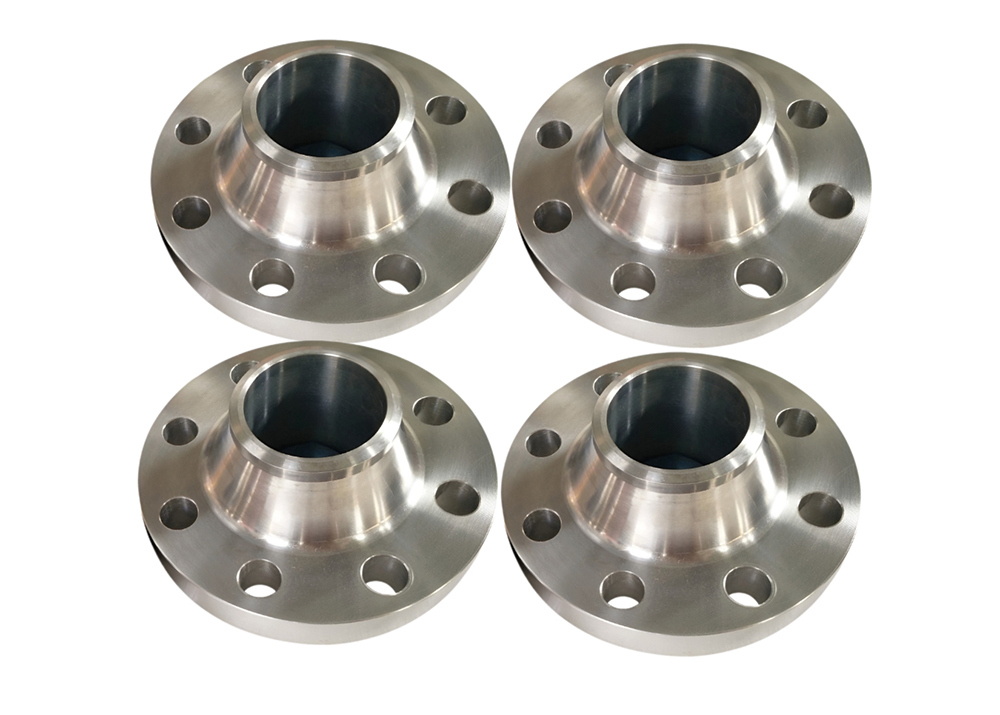

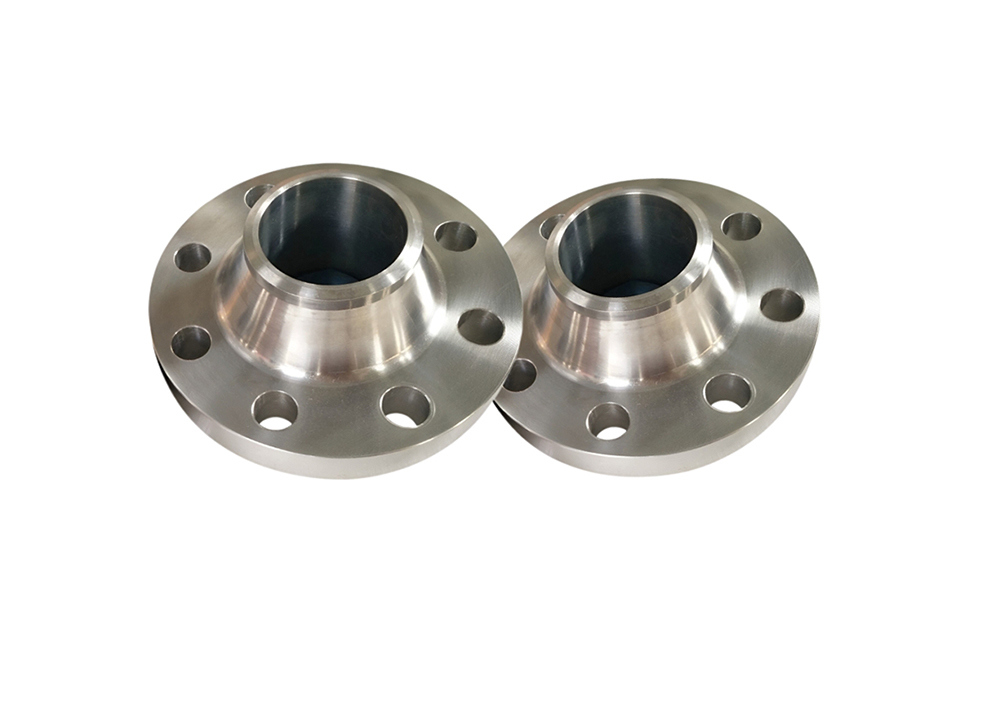

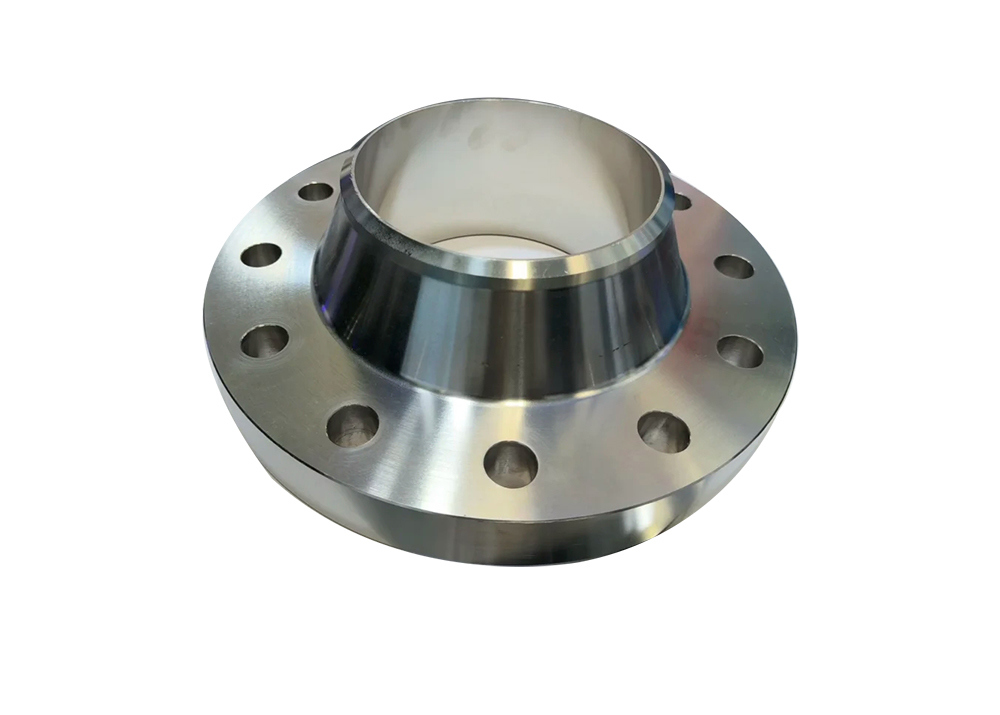

ASME Стандартный Прецизионный Титановый Фланец Титановый Приварной Фланец
-
Выделить
ASME стандартный титановый приварной фланец
,Специализированный титановый сварный шейный фланц
-
МатериалTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 и т. Д.
-
РАЗМЕРNPS 1/2-NP 24
-
ОЭМ/ОДМДоступный
-
ДавлениеClass150 ， Class300 ， Class600 ， Class900 ， Class1500 ， Class2500
-
ТехникаТехника
-
Герметичная поверхностьRF,MFM,TG,FF,RJ
-
Место происхожденияШэньси, Китай
-
Фирменное наименованиеVOTECH
-
СертификацияASME,ANSI
-
Номер моделиNPS 1/2-NP 24
-
Упаковывая деталиЭкспорт стандартного деревянного корпуса или может быть настроен
-
Время доставки7-15 дней
-
Условия оплатыL/C, D/A, D/P, T/T, Western Union, Moneygram
-
Поставка способности100ton/месяц
ASME Стандартный Прецизионный Титановый Фланец Титановый Приварной Фланец
ASME стандартный настраиваемый титановый фланц с высокой точностью
Титановые фланцы для шейки сварки превосходят системы, используемые в химических, морских, аэрокосмических и высокочистых транспортных средствах.их высокая коррозионная стойкость обеспечивает долгосрочную структурную целостность и надежность уплотнения в суровых условиях, что значительно снижает затраты на техническое обслуживание и продлевает срок службы оборудования.
Титановые фланцы с шейкой сварки представляют собой трубные фитинги с круглой переходной структурой труб. Они сварятся к трубе и в основном используются в условиях высокого давления, высокой температуры,или системы трубопроводов, чувствительных к средеРазветвленная конструкция переходного шея удаляет сварку от уплотнительной поверхности, уменьшая искажение сварки и улучшая эффективность уплотнения.
Титановые фланцы с сварной шеей доступны во всех стандартных размерах, чтобы удовлетворить ваши потребности.стандарты подключения, или специальных размеров.
Спецификации продукции
| Стандартный | ASME, ANSI |
|---|---|
| Обозначение материала | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 и т.д. |
| Размер | NPS 1/2-NPS 24 |
| OEM&ODM | Доступно |
| Давление | Класс 150, класс 300, класс 600, класс 900, класс 1500, класс 2500 |
| Техника | Кованые |
| Площадь уплотнения | RF, MFM, TG, FF, RJ |
| Тип | Фланцевая часть шейки сварки |
| Опаковка | Экспорт стандартный деревянный корпус, или может быть настроен |
| Применение | Нефтегазовая, химическая, судостроительная, фармацевтическая, металлургическая, машиностроительная, штамповая, пищевая и другие отрасли |
Класс 150 ((мм) Размеры
|
Номинальное измерение |
Внешний диаметр |
Размер соединения |
Толщина фланца |
Большой конец шейки фланца |
Внутренний диаметр фланца |
Высота фланца |
|||||
|
DN |
НПС |
Внешний диаметр фланца |
Диаметр центрального круга отверстия болта |
Дверь для болтов |
Шнур |
Количество отверстий для болтов |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
М14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
М14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
М14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
М14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
М14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
М16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
М16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
М16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
М16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
— |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
— |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
— |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
— |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
— |
151 |
Часто задаваемые вопросы
1Какие отличительные характеристики титановой сварной шейной фланцы в плане коррозионной устойчивости?
Титановые фланцы для шейки сварки обладают чрезвычайно высокой стойкостью к коррозионным средам, таким как морская вода и ионы хлорида.и они особенно подходят для суровой среды, такой как морская и химическая промышленность.
2Нужны ли дополнительные антиржавые меры для титановых фланцев на шее?
Не нужно. Титановые сварные фланцы шеи могут использоваться в течение длительного времени без покрытия или катодной защиты, избегая риска ржавчины и значительно снижая требования к техническому обслуживанию.
Наши преимущества
- Строгое качество:У нас есть строгие меры контроля качества с ASME, JIS, DIN, GB, GOST, гарантируя, что каждый титановый продукт, который мы производим, отвечает требованиям отрасли и клиентов.
- Современные производственные мощности:У нас самый современный завод и несколько производственных линий титанового металла, что позволяет нам обрабатывать большие заказы и индивидуальные проекты.
- Логистика и упаковка:Каждый заказ тщательно упаковывается в деревянные каюты или подносы, чтобы предотвратить повреждение во время транспортировки, обеспечивая максимальную защиту и безопасность.
- Опытная команда:Благодаря многолетним профессиональным знаниям в области производства титанового металла, мы понимаем нюансы производства высококачественной продукции для удовлетворения потребностей различных отраслей промышленности.
- Комплексное обслуживание:Мы предлагаем индивидуальные решения, быстрые сроки поставки и специализированную поддержку на протяжении всего процесса покупки.
- Услуги, ориентированные на клиента:Мы предлагаем гибкие способы оплаты, всеобъемлющую техническую поддержку и специализированное обслуживание клиентов, чтобы сделать ваш процесс покупки плавным.
