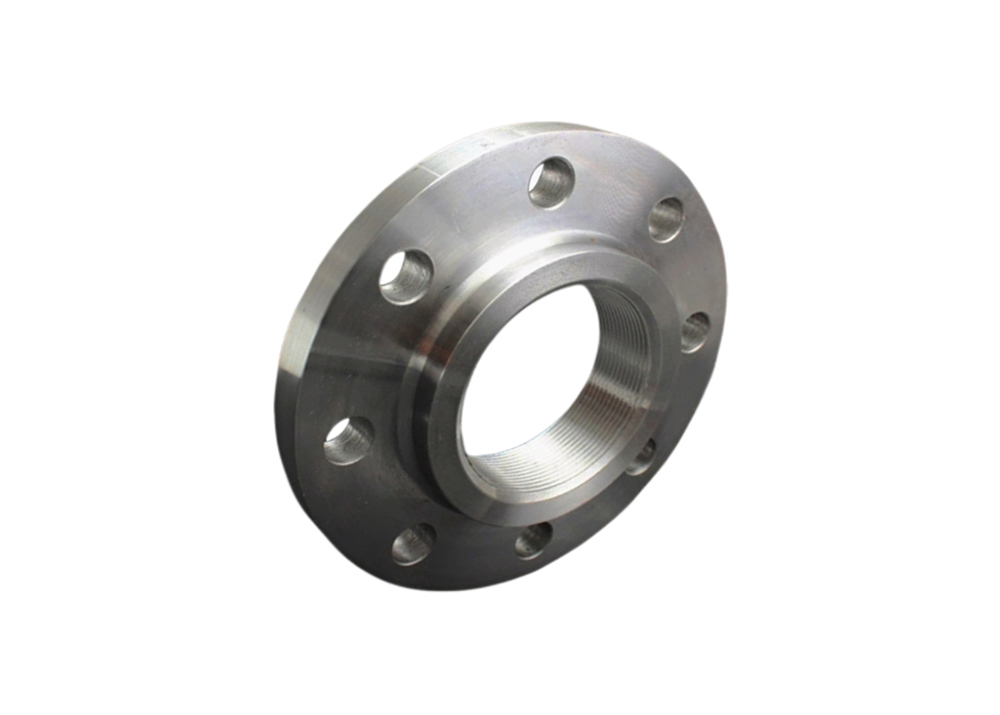

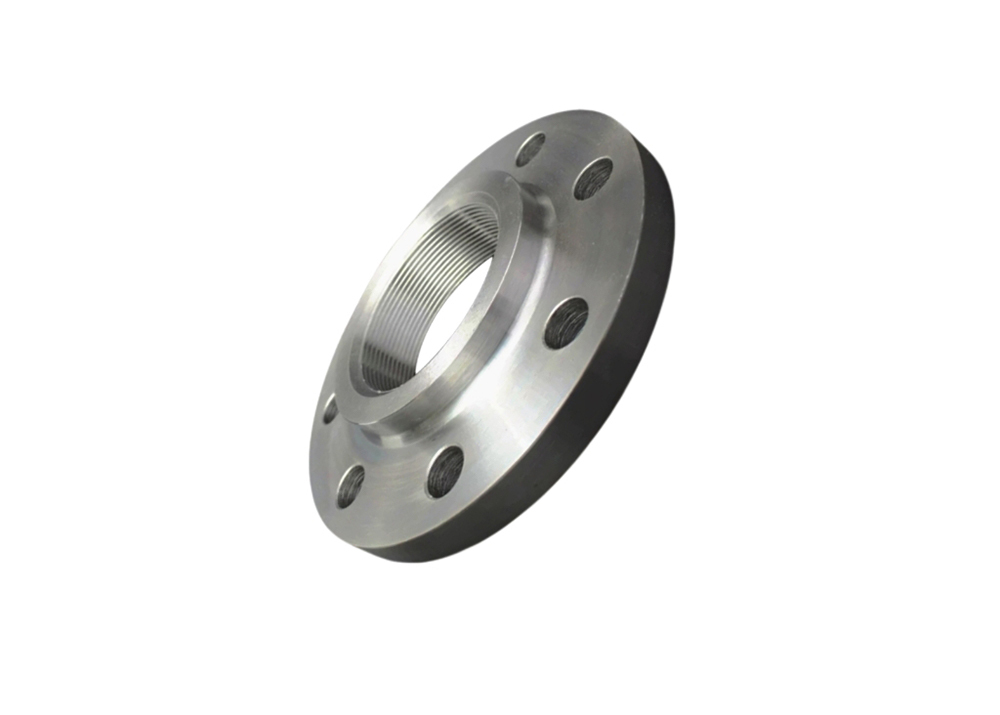

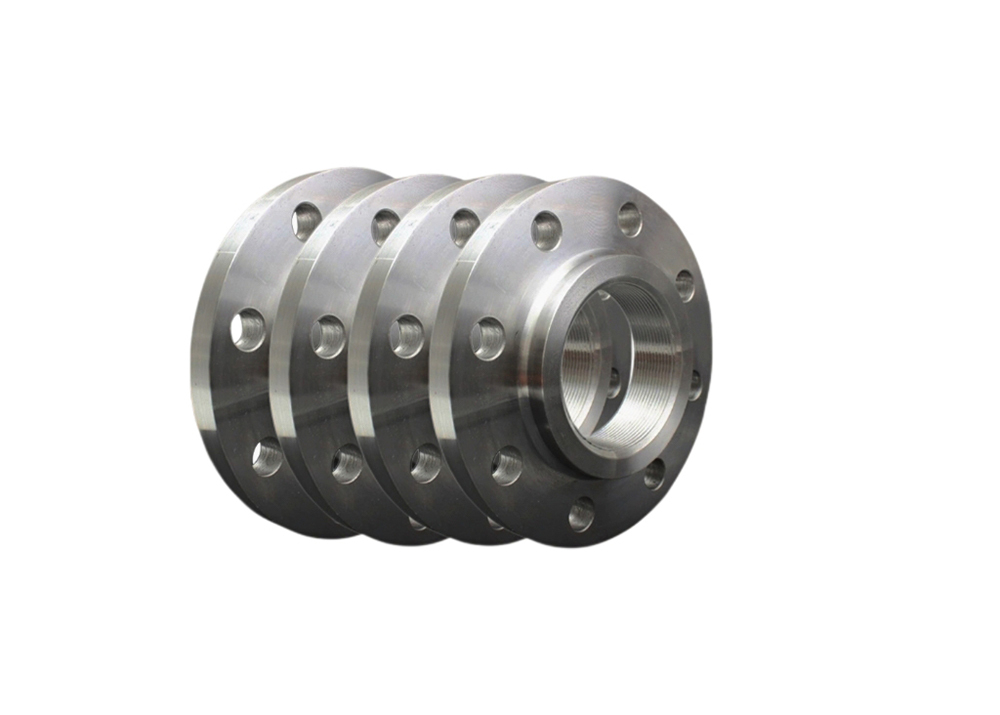

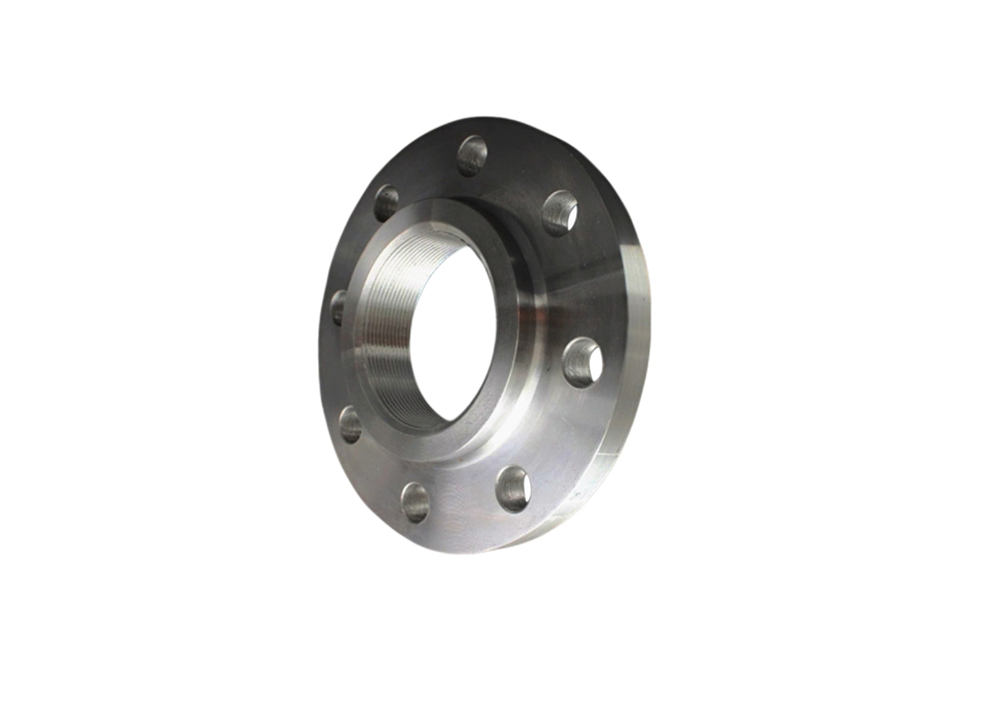

Титановые резьбовые фланцы - это фитинги для концов труб, изготовленные из цветного титана или титановых сплавов.с использованием внутреннего отверстия фланца, обработанного для формирования нитей трубПреимущества включают в себя простоту установки и обслуживания, и они подходят для трубопроводных систем, где не допускается сварка, особенно в условиях низкого давления.
Фланцы с нитями из титанового сплава доступны в размерах от NPS 1/2 до NPS 6, а также на основе спецификаций или чертежей заказчика.Наши титановые фланцы изготавливаются в строгом соответствии с международными стандартами ASME для удовлетворения различных требований наших глобальных клиентов.
Титановые натянутые трубные фланцы широко используются в трубопроводных системах в таких отраслях промышленности, как химическая обработка, нефтепереработка, морская техника, производство электроэнергии, фармацевтика,и пищевой промышленностиОни особенно хорошо подходят для обработки высоко коррозионных сред, таких как соляная кислота, серная кислота и морская вода.Высокая коррозионная стойкость титана позволяет ему поддерживать структурную целостность и надежность уплотнения в суровых условияхКроме того, по сравнению с традиционными фланцами из нержавеющей стали или углеродистой стали, фланцы из титана имеют меньший вес,что делает их полезными для высококачественных приложений, требующих уменьшения веса.
Стандарт:ASME, ANSI
Обозначение материала:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 и т.д.
Размер:NPS 1/2-NPS 6
OEM&ODM:Доступно
Давление:Класс 150, класс 300
Техника:Кованые
Площадь уплотнения:RF, FF
Тип:Фланцы с натяжкой
Опаковка:Экспорт стандартный деревянный корпус, или может быть настроен
Применение:Нефтегазовая, химическая, судостроительная, фармацевтическая, металлургическая, машиностроительная, штамповая, пищевая и другие промышленности
Номинальное измерение | Внешний диаметр стальной трубы А. |
Размер соединения | Толщина фланца В |
Большой конец шейки фланца N |
Высота фланца H |
Спецификация нитей труб Rc или NPT | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | НПС | Внешний диаметр фланца D |
Диаметр центрального круга отверстия болта К |
Диаметр отверстия болта Л |
Шнур - Что? |
Количество отверстий для болтов n ((pc) |
|||||
15 | 1/2 | 21.3 | 90 | 60.3 | 16 | М14 | 4 | 9.6 | 30 | 14 | 1/2 |
20 | 3/4 | 26.9 | 100 | 69.9 | 16 | М14 | 4 | 11.2 | 38 | 14 | 3/4 |
25 | 1 | 33.7 | 110 | 79.4 | 16 | М14 | 4 | 12.7 | 49 | 16 | 1 |
32 | 1-1/4 | 42.4 | 115 | 88.9 | 16 | М14 | 4 | 14.3 | 59 | 19 | 1-1/4 |
40 | 1-1/2 | 48.3 | 125 | 98.4 | 16 | М14 | 4 | 15.9 | 65 | 21 | 1-1/2 |
50 | 2 | 60.3 | 150 | 120.7 | 18 | М16 | 4 | 17.5 | 78 | 24 | 2 |
65 | 2-1/2 | 76.1 | 180 | 139.7 | 18 | М16 | 4 | 20.7 | 90 | 27 | 2-1/2 |
80 | 3 | 88.9 | 190 | 152.4 | 18 | М16 | 4 | 22.3 | 108 | 29 | 3 |
100 | 4 | 114.3 | 230 | 190.5 | 18 | М16 | 8 | 22.3 | 135 | 32 | 4 |
125 | 5 | 139.7 | 255 | 215.9 | 22 | M20 | 8 | 2.3 | 164 | 35 | 5 |
150 | 6 | 168.3 | 280 | 241.3 | 22 | M20 | 8 | 23.9 | 192 | 38 | 6 |
1. Каковы выдающиеся характеристики титанового резьбового фланца с точки зрения коррозионной устойчивости?
Титановые фланцы имеют чрезвычайно высокую устойчивость к коррозионным средам, таким как морская вода и ионы хлорида.и они особенно подходят для суровой среды, такой как морская и химическая промышленность.
2Нужны ли дополнительные антиржавые меры для титановых резьбовых фланцев?
Никакой необходимости. Титановые резьбовые фланцы могут использоваться в течение длительного времени без покрытия или катодной защиты, избегая риска ржавчины и значительно снижая требования к техническому обслуживанию.
3- В чем преимущество титановых фланцев в отношении легкого веса?
Титан имеет прочность, близкую к прочности стали, но его плотность составляет только 60% от плотности стали.что позволяет значительно уменьшить вес оборудования в таких областях, как аэрокосмическая промышленность и судостроение при сохранении высокой грузоподъемности.
4Как титановый фланц работает в низкотемпературных условиях?
Титановые фланцы по-прежнему могут сохранять отличную прочность в условиях сверхнизкой температуры (таких как жидкий азот и жидкий кислород), что делает их идеальным выбором для криогенной инженерии.
5Как выглядят титановые фланцы в условиях высокой температуры?
Титановые сплавы (такие как TA2 и TA9) могут поддерживать стабильные механические свойства при высоких температурах 300-500 °C, а некоторые материалы могут даже выдерживать более высокие температуры в течение короткого периода времени.
6Как титановые фланцы устойчивы к окислению при высоких температурах?
При высоких температурах на поверхности титана образуется плотная оксидная пленка, которая может эффективно изолировать кислород и предотвратить дальнейшее окисление материала.
7Почему срок службы титановых фланцев длиннее, чем нержавеющей стали?
В коррозионных условиях срок службы титановых фланцев может быть более чем в десять раз больше, чем у нержавеющей стали, и они практически не требуют обслуживания, что приводит к более низкой стоимости всего жизненного цикла.
8Почему титановые фланцы все еще экономичны, несмотря на их высокую первоначальную стоимость?
Хотя первоначальные затраты на приобретение титановых фланцев относительно высоки, их чрезвычайно длительный срок службы и очень низкие требования к техническому обслуживанию значительно снижают затраты на долгосрочное использование,улучшение их общей экономической эффективности.
9Подходят ли титановые фланцы для фармацевтической и пищевой промышленности?
Да, титан обладает нетоксичной и безвредной биосовместимостью, а его чистота материала высока, полностью отвечает строгим требованиям гигиены в таких областях, как фармацевтика и пищевая промышленность.
10Какие качества обработки и сварки титановых фланцев?
Титановые фланцы поддерживают различные методы сварки, такие как сварка TIG и плазменная сварка, с высокой прочностью сварки.и сварки на резьбе, чтобы удовлетворить требованиям различных трубопроводных систем.
